Геометрическая совместимость двух элементов: измерения, зазоры и контрольная установка

Опубликовано: 29.05.2026

Два текстильных элемента могут называться совместимыми и при этом плохо соединяться на практике. Причина обычно не в названии системы, а в реальной геометрии: ширине прохода, толщине пакета материалов, положении швов и свободном месте вокруг точки крепления. Поэтому проверку лучше начинать не с обещания в карточке, а с измерений и пробной сборки.

Название интерфейса не заменяет размеры

Одинаковое обозначение говорит только об общем принципе соединения. Производители по-разному закладывают припуски, усиливающие слои и жёсткость ленты. После прошивки номинальный проём может стать уже, а толстая окантовка — мешать соседней детали. Это не обязательно брак: иногда два корректно изготовленных изделия просто рассчитаны на разную геометрию.

Какие параметры стоит снять

• Рабочую ширину прохода — свободное расстояние, через которое должна пройти ответная деталь.
• Шаг точек соединения — расстояние между их центрами, а не между краями декоративных элементов.
• Толщину пакета — материал вместе с подкладкой, усилением и окантовкой.
• Длину рабочей зоны — участок, на котором соединение должно удерживаться без перекоса.
• Свободное пространство вокруг — место для пальцев, застёжки и соседних деталей.

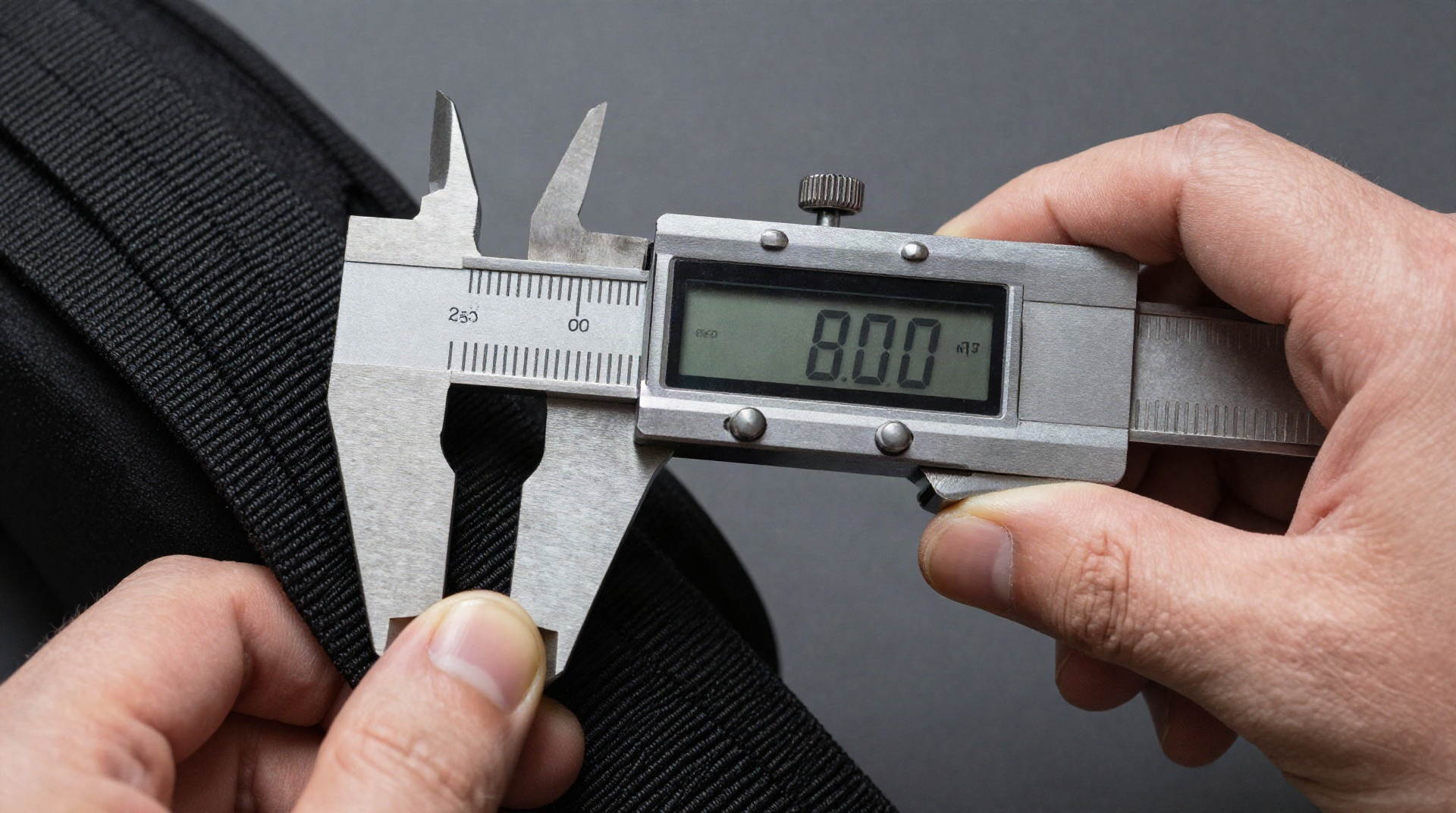

Измерять удобнее одним инструментом и по одной схеме. Тогда значения можно сравнивать, не смешивая ширину ленты, наружный габарит и реальный просвет.

Как оценивать зазор

Сам по себе небольшой зазор не означает плохую посадку. Важно, что происходит после сборки: остаётся ли соединение ровным, не собирается ли материал складками, не пережимается ли край и не мешает ли деталь соседним элементам. Универсальной нормы здесь нет — допустимое значение зависит от мягкости материала, способа фиксации и предполагаемой нагрузки.

Полезно проверить два крайних состояния: свободное положение без нагрузки и рабочее положение с тем содержимым, для которого предназначено изделие. Если геометрия заметно меняется, вывод по пустой примерке будет неполным.

Контрольная установка без догадок

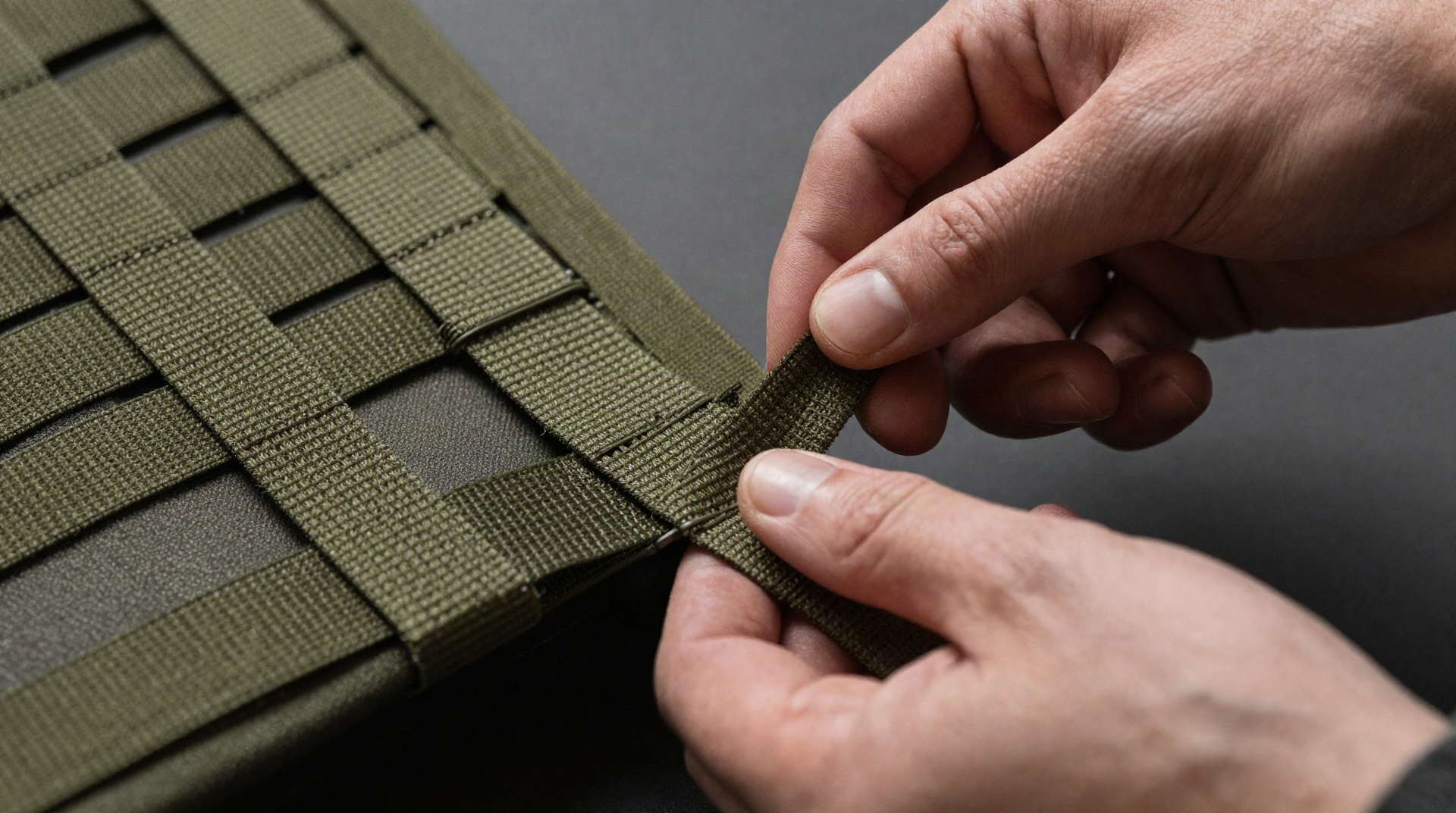

Порядок пробной сборки дополняет пример контрольной посадки двух деталей — пример того, почему размеры нужно подтверждать фактической установкой, а не одной записью в спецификации.

1. Соберите узел без усилия и отметьте место первого сопротивления.
2. Проверьте, проходит ли ответная деталь по всей рабочей длине.
3. Убедитесь, что швы и окантовка не попали в зону перегиба.
4. Добавьте обычное содержимое и повторите проверку положения.
5. Разберите соединение и осмотрите материал: заломов, вытянутых нитей и следов пережатия быть не должно.

Типичные причины несовпадения

Чаще всего мешают не миллиметры сами по себе, а сочетание факторов: слишком толстая окантовка, смещённый шов, жёсткий усилитель, короткая рабочая зона или отсутствие места для застёжки. Иногда проблему можно решить другой последовательностью сборки. Подрезать, растягивать или прогревать изделие без инструкции производителя не стоит: это меняет конструкцию и может повредить материал.

Допуски важнее номинального размера

Две детали с одинаковым указанным размером могут соединяться по-разному из-за толщины материала, окантовки, положения шва и упругости конструкции. Поэтому в спецификации полезно разделять номинальный размер и допустимый диапазон. Для мягких деталей дополнительно отмечают, измерялась ли форма без нагрузки, с типовой загрузкой или в установленном состоянии.

Особое внимание уделяют местам, где несколько слоёв сходятся в один узел. Там реальная толщина может быть заметно больше, чем на свободном участке. Если контроль проводят только по ширине плоской детали, несовместимость обнаруживается уже при сборке.

Фотофиксация контрольной установки

Набор фотографий должен показывать общий вид, точки контакта и критические зазоры. Рядом с измеряемым местом размещают линейку или другой понятный масштаб, но не закрывают им шов и крепёж. Отдельный кадр делают в рабочем положении, потому что мягкая деталь после натяжения может изменить форму.

К фотографиям добавляют короткие подписи: какая версия изделия проверялась, где начиналось измерение и какой результат признан допустимым. Такая фиксация полезнее фразы «подходит», поскольку позволяет повторить проверку при следующей партии или после изменения конструкции.

Допуски важнее номинального размера

Две детали с одинаковым указанным размером могут соединяться по-разному из-за толщины материала, окантовки, положения шва и упругости конструкции. Поэтому в спецификации полезно разделять номинальный размер и допустимый диапазон. Для мягких деталей дополнительно отмечают, измерялась ли форма без нагрузки, с типовой загрузкой или в установленном состоянии.

Особое внимание уделяют местам, где несколько слоёв сходятся в один узел. Там реальная толщина может быть заметно больше, чем на свободном участке. Если контроль проводят только по ширине плоской детали, несовместимость обнаруживается уже при сборке.

Фотофиксация контрольной установки

Набор фотографий должен показывать общий вид, точки контакта и критические зазоры. Рядом с измеряемым местом размещают линейку или другой понятный масштаб, но не закрывают им шов и крепёж. Отдельный кадр делают в рабочем положении, потому что мягкая деталь после натяжения может изменить форму.

К фотографиям добавляют короткие подписи: какая версия изделия проверялась, где начиналось измерение и какой результат признан допустимым. Такая фиксация полезнее фразы «подходит», поскольку позволяет повторить проверку при следующей партии или после изменения конструкции.

Что зафиксировать в карточке или спецификации

Для повторной закупки полезнее сохранить не фразу «совместимо», а измеряемые параметры: рабочую ширину, шаг, толщину допустимого пакета, длину зоны соединения и фотографию собранного узла. Такая запись помогает сравнивать версии изделия и быстро объясняет, почему внешне похожая деталь не подошла.

Геометрическая совместимость подтверждается в два этапа: сначала сопоставляют размеры, затем проводят контрольную установку с реальным содержимым. Только сочетание этих проверок даёт практический вывод без рекламных обещаний и догадок.
