Катки в дорожном строительстве

Типы дорожных катков

Кулачковые катки

Кулачковые катки работают с несвязными грунтами — песком, глиной, суглинками. Их вальец покрыт стальными кулачками, которые при вращении бьют и рвут грунт, выдавливая воздух и воду из пустот. На связных грунтах кулачки просто прорезают поверхность, поэтому применять их на щебне или асфальте бессмысленно.

Практический признак правильного применения: после прохода кулачкового катка на поверхности остаются глубокие следы, которые затем заравниваются гладким вальцом или решёткой. Если следы не заравниваются — грунт переувлажнён или выбран неправильный тип катка.

Вибрационные катки

Основная рабочая сила здесь — вибрация. Внутри вальца установлен дебалансный механизм, который создаёт высокочастотные колебания. Частицы материала под вальцом приходят в движение, перестраиваются и уплотняются с минимальным количеством проходов.

Сценарий по теме

Катки в дорожном строительстве

Иллюстрация усиливает восприятие материала и разбавляет длинный текст. Используйте её как визуальную подсказку к теме статьи.

Все статьиГлавная →

Вибрационные катки делятся по массе: лёгкие (до 3 тонн) подходят для тонких слоев асфальта и ремонтных работ, средние (3–10 тонн) идут на городские дороги, тяжёлые (от 10 тонн) уплотняют основание из щебня и работают на магистралях. Ключевая ошибка — включать вибрацию на тонких слоях горячего асфальта: вальец начинает отбивать материал, появляются трещины и раковины.

Пневмоколёсные катки

Вместо стального вальца — набор гладких пневматических шин. Уплотнение происходит за счёт давления шин на поверхность и их подвижности относительно друг друга. Шины создают эффект «замешивания»: частицы материала смещаются не только вертикально, но и в горизонтальной плоскости, что даёт плотную и однородную структуру.

Пневмоколёсные катки незаменимы при укладке асфальтобетона на участках со сложной геометрией — перекрёстки, примыкания, остановочные полосы. Давление в шинах регулируется, и это реальный рабочий инструмент: для связных слоёв давление снижают, для несвязных — повышают. Перед началом смены механик обязан проверить давление на всех колёсах — разница даже в 0,2 атм даёт неравномерное уплотнение.

Комбинированные катки

Комбинированная машина совмещает вибрационный вальец спереди и пакет пневматических шин сзади (или наоборот). Идея в том, что один проход заменяет два: вальец глубоко уплотняет слой, а шины выглаживают поверхность и закрывают микротрещины.

Такие катки оправданы на средних и крупных объектах, где есть объём и пространство для манёвра. На узких городских улицах и во дворах габаритный комбинированный каток создаёт больше проблем, чем пользы — его просто некуда развернуть.

Выбор катка

Критерии выбора катка

Первый вопрос — какой материал уплотняется. Грунт, щебень, песок, асфальтобетон — каждый требует своего типа катка и своей массы. Второй вопрос — толщина слоя. Правило простое: масса катка должна быть соразмерна толщине уплотняемого слоя. Тяжёлая машина на тонком слое разобьёт основание, лёгкая на толстом — не пройдёт на нужную глубину.

Практический ракурс

Катки в дорожном строительстве

Иллюстрация усиливает восприятие материала и разбавляет длинный текст. Используйте её как визуальную подсказку к теме статьи.

Все статьиГлавная →

Чек-лист параметров для уточнения у поставщика:

• Тип уплотняемого материала и его максимальная крупность (фракция щебня)
• Толщина слоя за один проход
• Требуемая степень уплотнения (коэффициент)
• Ширина уплотняемой полосы и минимальный радиус разворота на объекте
• Транспортные габариты — машина должна помещаться на траловую платформу
• Наличие системы автоматического управления уплотнением (для асфальтовых работ)

Сравнение катков по производителям

Сравнивать бренды абстрактно бессмысленно — у каждого производителя есть сильные и слабые линейки в зависимости от сегмента. Реальный подход: берёте конкретную задачу (например, уплотнение щебня слоем 250 мм на трассе) и запрашиваете у нескольких поставщиков предложения под эти параметры.

На что смотреть при сравнении конкретных моделей:

• Наличие сервисной базы и склада запчастей в вашем регионе
• Доступность расходников — фильтров, ремней, подшипников вальца — без ожидания из-за рубежа
• Совместимость деталей: уточняйте по артикулам и посадочным местам, а не по слову «подойдёт»
• Наличие диагностических разъёмов и возможности подключения сканера

Катки для разных сегментов

Для ремонта ямочного характера и тротуаров достаточно мини-катка массой до 1,5 тонн с рабочей шириной вальца 600–800 мм. Для городских дорог берут вибрационные катки 6–8 тонн с возможностью отключения вибрации. На магистральных объектах работают тяжёлые вибрационные и комбинированные машины от 10 тонн, часто — в связке: тяжёлый каток на основание, средний на верхний слой.

Ошибка, которая стоит денег: покупать один универсальный каток «на всё». На практике универсальная машина делает всё посредственно — и грунт недоуплотняет, и асфальт гонит.

Эксплуатация катков

Работа катка на объекте

Схема проходов определяется до начала уплотнения. Основное правило: каждый последующий проход перекрывает предыдущий на 15–20 см. Скорость движения зависит от материала: на горячем асфальте это 3–5 км/ч, на щебне допускается до 8 км/ч. Превышение скорости — прямая причина брака: вальец не успевает передать энергию материалу, поверхность получается рыхлой.

При работе на уклонах направление движения выбирают снизу вверх — так исключается сползание материала под вальцом. На крутых склонах тяжёлые катки могут потерять сцепление, поэтому на участках с уклоном более 10–12% используют более лёгкие машины или применяют якорение.

Вибрацию включают только после того, как каток набрал рабочую скорость. Включение вибрации на месте приводит к концентрации энергии в одной точке — основание под вальцом разрушается.

Обслуживание катков

Самое уязвимое место любого катка — узел вальца. Подшипники, уплотнения, вибромеханизм — именно здесь скапливаются проблемы. После каждой смены вальец необходимо очищать от налипшего материала. Асфальт счищают специальными скребками, ни в коем случае не открытым пламенем: локальный перегрев выводит из строя уплотнения и деформирует металл.

Регулярные точки контроля:

• Уровень и состояние масла в вибромеханизме — эмульсия говорит о попадании воды, нужно искать источник
• Натяжение приводных ремней — прослабленные ремни скользят, вибрация становится неравномерной
• Состояние скребков — изношенный скребок не очищает вальец, материал налипает кольцами
• Давление в гидросистеме — падение давления напрямую снижает усилие прижима и управляемость

Типичные неисправности катков

Неравномерная вибрация — чаще всего из-за износа подшипников вальца или ослабления креплений дебаланса. На поверхности асфальта это проявляется полосами разной плотности. Диагностика простая: поднимают вальец, прокручивают вручную и слушают — люфт и хруст говорят о замене подшипников.

Утечка масла из вибромеханизма — критическая неисправность. Без масла механизм перегревается и разрушается за одну-две смены. Причина обычно в повреждённых сальниках, реже — в микротрещинах корпуса вальца.

Отказ гидравлики управления — машина не поворачивает или не меняет направление движения. Проверяют уровень масла, фильтры и давление в контуре. Частая скрытая причина — попадание металлической стружки в гидронасос, что происходит при игнорировании замены фильтров.

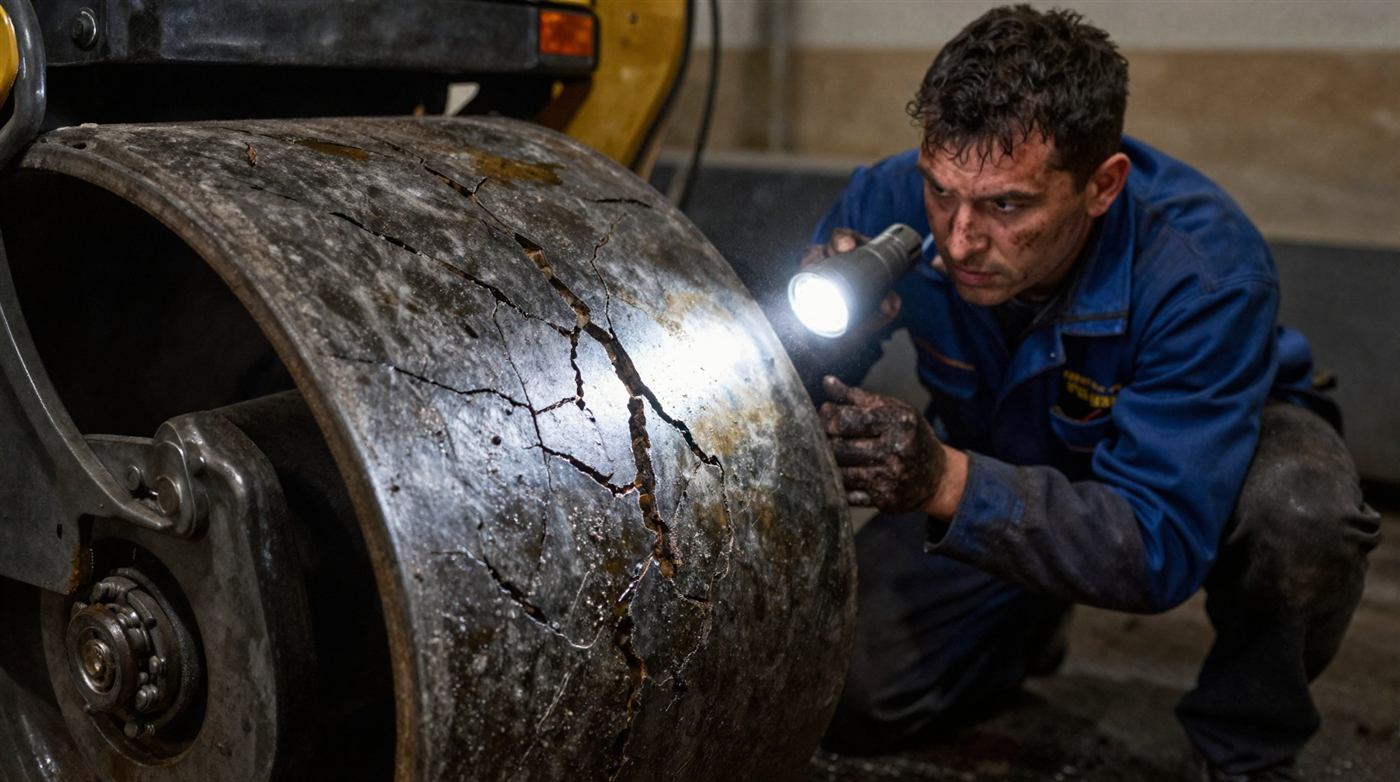

Нарушение геометрии вальца — появляется «бочкообразность» или прогиб. Вальец начинает уплотнять полосу неравномерно: центр плотнее краёв или наоборот. На магистральных работах это выявляют нивелировкой, на городских — по визуальным признакам полосатости после прохода укладчика.
